为什么隔膜泵出口管路阻力过大，会导致扬程严重不足？——隔膜泵选型与管路设计避坑指南

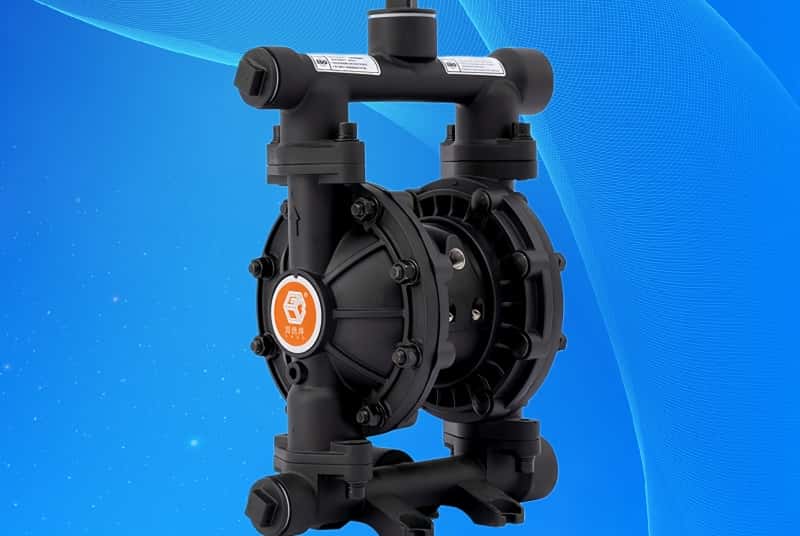

在化工、环保、食品、医药等工业流体输送场景中，许多工程师都会遇到一个令人困惑的现象：隔膜泵明明选型参数充足，实际运行中却出现流量明显偏小、出口压力上不去的情况。排查后发现，问题往往出在出口管路上——管路阻力过大，导致泵的扬程表现严重不足。作为专注固德牌气动隔膜泵、电动隔膜泵直供与流体输送解决方案的嘉兴嘉卓机械，今天我们从隔膜泵的工作原理出发，深入剖析这一问题的成因，并给出实用的排查与优化方案。

一、什么是隔膜泵的"扬程"与"出口管路阻力"

要理解这个问题，首先需要明确两个核心概念。

1. 隔膜泵的扬程

隔膜泵属于容积式泵（正位移泵），其"扬程"并非像离心泵那样有一个固定的性能曲线。隔膜泵的理论流量由隔膜往复频率和单次行程排量决定，而它能产生的最大出口压力则受限于驱动气源压力。简单来说：气动隔膜泵的输出压力不可能超过其驱动空气的压力。

这意味着，隔膜泵的"扬程"不是一个固定值，而是一个随系统阻力自动调节的动态平衡结果——阻力大，泵就自动提高出口压力；阻力小，出口压力就降低。但这个"自动调节"是有上限的，上限就是气源压力。

2. 出口管路阻力

出口管路阻力是指液体从泵出口流向目标位置（储罐、反应罐、高处管道等）过程中，因管道摩擦、弯头、阀门、过滤器、节流孔板等管件产生的压力损失之和。管路越长、管径越小、弯头阀门越多、液体粘度越高，阻力就越大。

工程上常用达西-魏斯巴赫公式计算沿程阻力，用局部阻力系数法计算管件阻力。一个实用的经验法则是：每增加10米水平管道约折损1米扬程，而每个90度弯头、阀门的当量长度约相当于3~5米直管。

3. 两者的关系

隔膜泵在运行时，其出口压力会自动"适应"系统阻力——阻力大，泵就自动提高出口压力；阻力小，出口压力就降低。但这个"自动适应"是有上限的，上限就是气源压力。当管路阻力所需的压力接近或超过气源压力时，泵就无法继续提高出口压力，流量开始急剧下降，表现为"扬程不足"。

二、为什么出口管路阻力过大会导致扬程严重不足

这是本文的核心问题。我们可以从以下四个层面来理解。

1. 气源压力限制——扬程的"天花板"

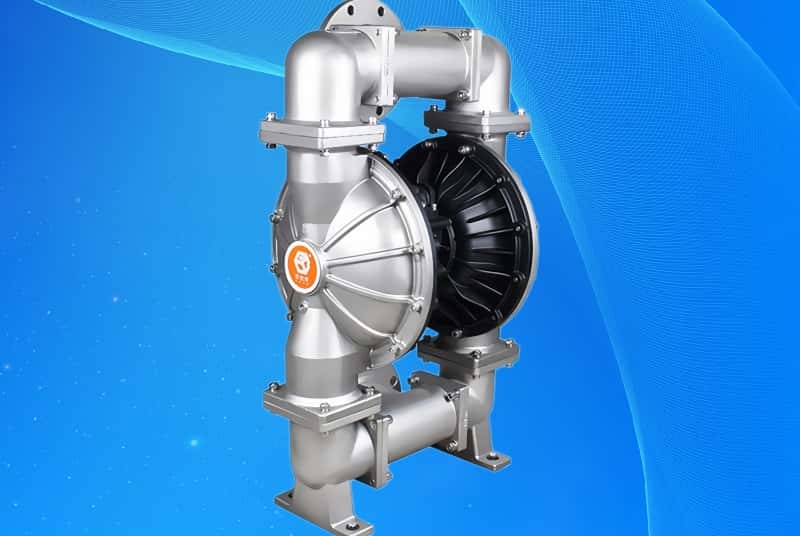

气动隔膜泵的工作原理是：压缩空气推动隔膜往复运动，改变泵腔容积来输送液体。泵的出口压力理论上最高只能等于气源压力（实际略低，因为有气路损耗）。当出口管路阻力增大时，泵需要更高的压力来克服阻力维持流量，但一旦所需压力达到气源压力上限，泵就"推不动"了。

举个例子：如果气源压力为0.6MPa，而管路系统设计阻力需要0.8MPa才能维持目标流量，那么泵的实际出口压力会被"卡"在0.6MPa左右，流量自然大幅下降，用户感受到的就是"扬程严重不足"。

2. 隔膜行程效率下降——力竭而行的物理极限

当背压（出口端压力）升高时，隔膜在回程阶段会受到更大的反向压力作用，导致：

• 隔膜无法完全回弹到起始位置，有效行程缩短

• 每次排液量减少

• 泵的容积效率下降

这就好比人爬山，坡度越陡（阻力越大），每一步迈得越短（行程缩短），最终到达山顶的速度（流量）就越慢。当背压接近气源压力时，隔膜行程可能缩短到只有正常行程的50%甚至更低，流量自然断崖式下跌。

3. 单向阀密封失效——内泄漏的"隐形杀手"

隔膜泵的进出口各有一个单向阀（球阀或片阀）。当出口背压过高时：

• 出口单向阀在关闭瞬间承受更大的反向冲击力

• 阀球与阀座之间的密封可能无法完全闭合

• 部分液体在回程阶段通过缝隙倒流回泵腔

• 有效输出流量进一步减少

这种内泄漏在低压工况下几乎可以忽略，但在高背压工况下会显著放大，成为流量损失的"隐形杀手"。

4. 隔膜疲劳与损坏——长期高阻运行的隐患

长期在接近压力上限的工况下运行，隔膜承受交变应力幅值增大，容易出现：

• 隔膜疲劳开裂

• 隔膜变形无法恢复

• 密封面泄漏加剧

• 最终导致泵完全失效

这意味着，出口管路阻力过大不仅影响短期性能，还会缩短泵的核心易损件寿命，增加维护成本和停机风险。

三、实操排查与优化方案

作为嘉兴嘉卓机械，我们在服务化工、食品、医药、环保等工业领域的客户过程中，总结出一套系统的排查与优化流程。

1. 快速排查步骤

（1）确认气源压力

用压力表检测实际供气压力，确认是否达到泵铭牌要求（通常为0.2~0.7MPa）。气源压力不足是最常见的原因——很多现场空压机输出压力本身就偏低，或者管路过长导致减压。

（2）检查管路设计

测量出口管路的总长度、管径、弯头数量、阀门类型。经验法则：管路总当量长度（直管+管件当量长度）不宜超过泵出口管径的50倍。如果超标，就需要优化管路设计。

（3）检查过滤器和阀门

出口管路上的Y型过滤器是否堵塞？球阀是否完全打开？节流阀是否被误关小？这些看似简单的问题，在实际排查中占比非常高。

（4）检测液体粘度

输送高粘度液体（如胶水、泥浆、浆料）时，管路阻力会显著增大，需要重新核算管路系统。粘度每增加10倍，管路摩擦损失可能增加5~10倍。

2. 管路优化方案

（1）增大管径

将出口管径从DN15升级为DN25或DN32，可大幅降低摩擦阻力。根据达西公式，管径加倍，摩擦损失可降低约16倍。这是最有效的降阻手段。

（2）减少管件

尽量减少弯头、三通、阀门的数量，用大曲率半径弯头（R=1.5D）替代90度直角弯头，每个大曲率弯头可比直角弯头降低约60%的局部阻力。

（3）缩短管路

优化泵的安装位置，尽量靠近出液口，减少不必要的管路长度。泵离储罐越近，管路阻力越小。

（4）选择合适的阀门

用全通径球阀替代截止阀，减少局部阻力。截止阀的流道曲折，局部阻力系数远高于球阀。

（5）定期清理过滤器

根据介质脏污程度，制定过滤器清洗周期。堵塞的过滤器是管路阻力"隐形杀手"，建议每周检查一次。

3. 泵的选型优化

如果管路条件无法改变，可以从泵端入手：

（1）选用更大排量的泵型号

在相同频率下提供更大的流量裕量。比如原来用1寸泵，可以升级为1.5寸或2寸型号。

（2）提高气源压力

在泵允许的最大工作压力范围内，适当提高供气压力（注意不要超过铭牌上限）。气源压力每提高0.1MPa，泵的出口压力上限也相应提高。

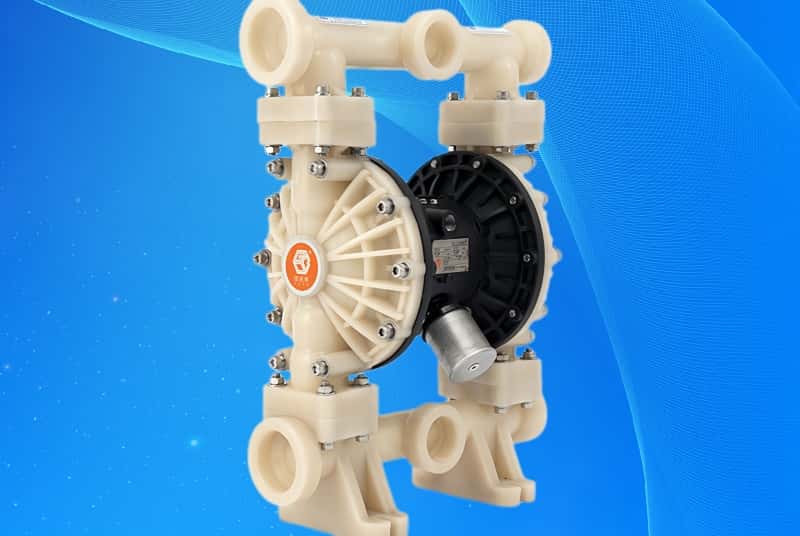

（3）考虑双隔膜泵

双隔膜结构在高压工况下运行更稳定，效率更高，适合对扬程要求较高的场景。

（4）评估电动隔膜泵

对于需要稳定高压流量的工况，电动隔膜泵可通过电机调速精确控制输出压力，不受气源压力波动影响，扬程表现更加稳定。

四、常见问题FAQ

Q1：隔膜泵的扬程和离心泵的扬程是一回事吗？

不完全是。离心泵的扬程是泵本身的特性，与管路阻力无关（在额定范围内）。而隔膜泵作为容积式泵，其"扬程"实际上是系统阻力与泵输出压力之间的平衡结果——泵会自动调整出口压力来匹配系统阻力，直到达到气源压力上限。因此，隔膜泵的"扬程不足"本质上不是泵的问题，而是系统阻力超过了泵的能力上限。

Q2：如何判断是管路阻力问题还是泵本身的问题？

最简单的方法：在泵出口处安装压力表，记录运行时的出口压力。如果压力已经接近气源压力，但流量仍然不足，基本可以确定是管路阻力过大。反之，如果出口压力远低于气源压力但流量不足，则可能是泵内部磨损、隔膜损坏或进气不足等问题。

Q3：可以用变频控制来解决这个问题吗？

变频控制适用于电动隔膜泵，通过降低转速来减少流量，但不能提高最大输出压力。如果根本原因是管路阻力过大导致压力不够，变频控制反而会让情况更糟。解决阻力问题的根本方法还是优化管路设计。

Q4：输送高粘度液体时，管路阻力会大多少？

粘度对管路阻力的影响非常显著。一般来说，当液体粘度超过水的5倍时，管路摩擦损失可能增加数倍甚至数十倍。对于高粘度介质，建议选用大口径管路（DN25以上），并尽量缩短管路长度。固德牌隔膜泵在输送高粘度介质方面表现优异，其大流道设计能有效降低堵塞风险。

Q5：为什么同样的泵，A工厂好用，B工厂不好用？

最常见的原因是两家工厂的管路系统设计不同。A工厂可能管路短、管径大、弯头少，而B工厂可能管路长、管径小、弯头多。这就是为什么我们在为客户选型时，不仅了解泵的参数，还会详细了解客户的管路工况，提供一站式流体输送解决方案，确保泵与管路系统完美匹配。

五、结语

隔膜泵出口管路阻力过大导致扬程不足，本质上是"系统需求"超过了"泵的能力上限"。解决这个问题的关键，不在于盲目更换更大规格的泵，而在于系统性地分析管路设计、优化流道条件，并选择与工况匹配的泵型。

嘉兴嘉卓机械作为固德牌隔膜泵的特约代理商，长期深耕化工、食品、医药、环保等工业领域的流体输送场景，积累了丰富的选型与管路优化经验。我们承诺100%原厂正品，以极具竞争力的直供价格，为每一位客户提供专业的选型指导、管路优化建议和快速交付服务。如果您正在为隔膜泵的扬程不足、流量不稳等问题困扰，欢迎联系我们，我们将为您提供量身定制的流体输送解决方案。
