隔膜泵出口管路布局不合理造成流量衰减案例解析：深入剖析3个高频踩坑点

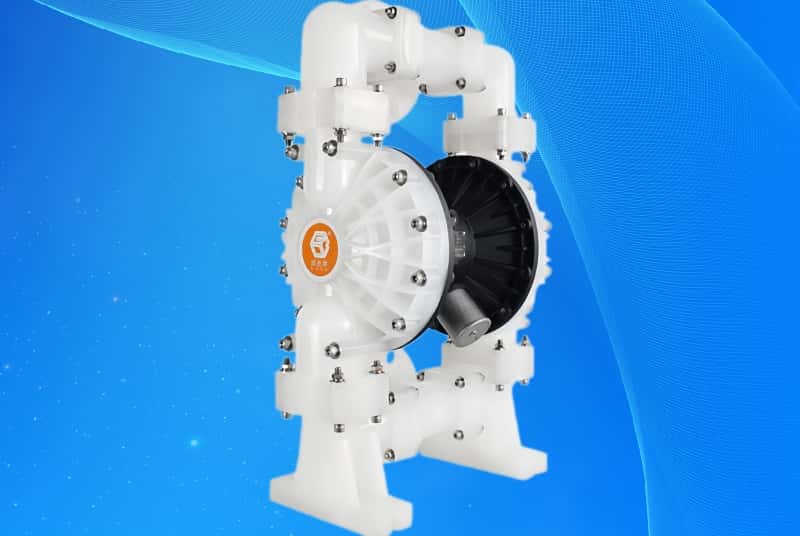

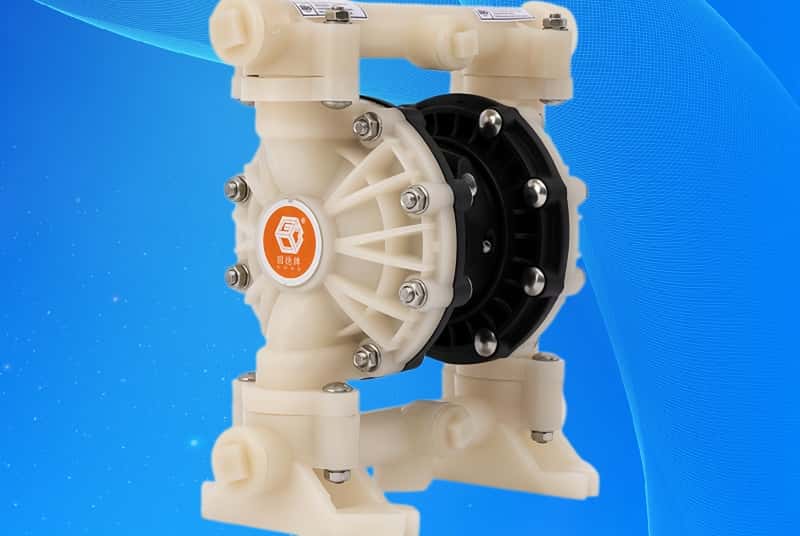

很多现场工程师遇到隔膜泵打不出量，习惯性怀疑泵头磨损或者膜片老化。其实换个思路查一查出口管路，往往能找到真正的病根。前段时间嘉兴嘉卓机械科技有限公司（固德牌隔膜泵直供中心，边锋机械授权的特约代理商）接到一个化工厂的求助电话，客户反馈一台刚投用两个月的固德气动隔膜泵，额定流量标着12立方每小时，实际打到储罐里只有不到7方。技术人员去现场一看，泵本身没问题，毛病全出在管路上。今天就拿这个真实案例，把隔膜泵出口管路布局不合理造成流量衰减的几个核心原因掰开揉碎讲清楚。

这家化工厂输送的是粘度偏高的树脂类物料。为了避开车间里的桥架和立柱，施工队硬是把原本十几米就能走完的直线距离，绕成了将近四十米的“贪吃蛇”走法。中间还加了6个90度直角弯头。隔膜泵的工作原理是靠膜片往复挤压产生脉冲流，这种流体特性跟离心泵完全不一样。离心泵能靠叶轮转速硬顶压力，隔膜泵对管道阻力极其敏感。每多一个90度弯头，局部阻力就会成倍往上翻。尤其是输送高粘度物料时，流体在弯头处会产生剧烈的涡流损耗。这6个弯头叠加近四十米的沿程摩擦，直接把泵的有效扬程吃干抹净了。后来我们建议客户把其中4个90度弯头换成两个45度弯头拼接的大弧度弯管，同时截掉多余的绕行管段，流量当场回升到了10.5方左右。做管路设计不能只图施工方便，必须算清楚沿程阻力和局部阻力的账。

除了乱绕弯子，出口管径随意缩口也是个重灾区。当时现场排查发现，这台固德气动隔膜泵的出口法兰是DN50的，但工人为了对接原有老管线，直接在泵出口加了一个变径接头，把管子缩成了DN32。这种做法在离心泵系统里可能只是稍微增加点背压，但在隔膜泵上就是灾难。管径突然缩小，流速瞬间飙升，根据伯努利方程，动压增大静压必然减小，反映到泵腔内就是极大的憋压感。隔膜泵每次排液冲程都要克服这股巨大的反作用力，导致膜片行程还没走完就被顶回来了。不仅流量断崖式下跌，长期这么憋着运行，膜片和连杆的疲劳寿命也会大打折扣。正确的做法是，出口管路管径至少要等于甚至略大于泵的出口口径。如果后端工艺确实需要细管，变径位置必须往后移，至少留出相当于大管径5到8倍长度的直管段作为缓冲过渡区，让流体平稳加速。

还有一个容易被忽略的细节——出口缓冲器的安装位置。脉动是隔膜泵的先天特性，为了减轻管道震动，客户在管路上加装了脉动阻尼器。但这台设备的阻尼器装在了距离泵出口将近五米远的地方。阻尼器离泵口太远，中间这段长管子里的流体依然处于剧烈脉动状态。流体一会儿往前冲一会儿往回拽，这种反复拉扯产生的水锤效应会额外消耗大量能量。等流体好不容易晃悠到五米外的阻尼器那里被抚平，前面该损失的流量早就损失掉了。按照实操经验，出口缓冲器必须紧贴着泵出口法兰安装，距离尽量控制在半米以内。这样流体一出泵腔立刻被吸收掉脉动峰值，后续管路里走的都是相对平稳的流态，阻力小了，有效流量自然就保住了。

针对这类工况，嘉兴嘉卓机械科技有限公司在提供固德牌隔膜泵全系列泵类产品选型及技术支持服务时，都会要求客户提供详细的管路走向草图。面向化工、食品、医药、环保等不同行业，物料特性和现场空间千差万别，不能拿着样本上的性能曲线生搬硬套。样本上的流量数据是在清水、无背压、短直管的理想测试环境下得出的。一旦放到复杂的工业现场，管路布局不合理带来的流量衰减幅度往往会超出预期。

问：怎么判断流量衰减是管路引起的还是泵体故障？

答：最直接的办法是在泵出口法兰处临时接一根两米长的软管直接敞口排液。如果这时候流量恢复正常，说明泵体内部件完好，问题出在后端管路阻力过大；如果敞口排量依然不够，再去检查进出口单向阀球是否卡滞或膜片是否破损。

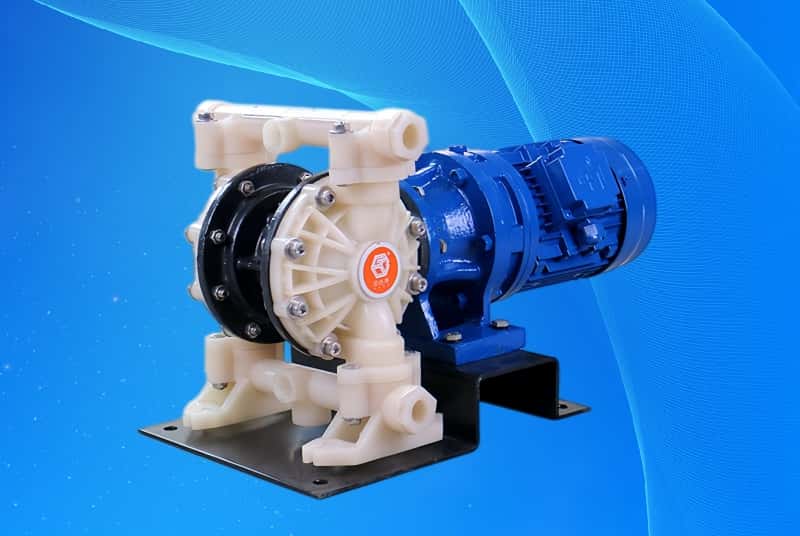

问：电动隔膜泵和气动隔膜泵在管路布局上要求一样吗？

答：基本逻辑一致，都怕憋压和高阻力。但电动隔膜泵由于电机驱动频率固定，对管路脉动的耐受度比气动的稍好一点。不过无论哪种动力源，减少弯头、避免缩口、合理配置缓冲器这三个原则都必须严格遵守。
